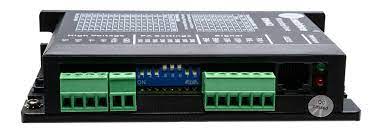

Bộ điều khiển DM442-IO-24
- DM442-IO-24
-
1.350.000₫
-
Số lượng:
1. Giới thiệu chung
Model: DM442-IO-24 thuộc dòng “DM Series” của Leadshine. leadshine.com+2leadshine.com+2
Đây là bộ điều khiển (driver) 2-phase stepper motor (động cơ bước hai pha) với điều khiển theo tín hiệu I/O (PUL / DIR / ENA) và mức logic 24 V. leadshine.com+2leadshine.com+2
Dành cho các ứng dụng tự động hóa cần điều khiển động cơ bước, đặc biệt cho động cơ loại NEMA 17, NEMA 23, NEMA 24. Leadshine India+1
2. Đặc tính nổi bật
Hỗ trợ chế độ điều khiển tín hiệu I/O với mức logic 24 V (PUL+ / PUL-, DIR+ / DIR-, ENA+ / ENA-). leadshine.com
Cài đặt qua DIP-switch cho dòng đầu ra và tốc độ động cơ (Output Current & Motor Speed) một cách đơn giản. leadshine.com+1
Tích hợp chức năng Auto-tuning / Self-test giúp tối ưu hóa tham số cho động cơ – nhằm giảm rung, ồn, tăng độ mượt của chuyển động. sorotec.de+1
Thiết bị nhỏ gọn, tiêu chuẩn công nghiệp, phù hợp với các tấm điều khiển máy CNC, máy tự động, máy lắp ráp…
3. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp cấp cho driver | 20-40 V DC (khuyến nghị 24-36 V) leadshine.com+1 |
| Dòng ra tối đa (Peak) | 4.2 A leadshine.com+1 |
| Mức logic điều khiển | 24 V DC Leadshine India |
| Tín hiệu vào | PUL+, PUL-; DIR+, DIR-; ENA+, ENA- leisaishop.com |
| Số đầu vào/đầu ra | 3 đầu vào, 1 đầu ra (theo website) leadshine.com |
| Các chức năng bảo vệ | Bảo vệ quá dòng, bảo vệ quá áp, phát hiện dây motor hở mạch leisaishop.com |
4. Cài đặt & đấu nối cơ bản
Cấp nguồn cho driver: (+Vdc) và GND với điện áp theo khuyến nghị. Lưu ý cực tính đúng để tránh hỏng thiết bị. leisaishop.com
Đấu nối động cơ bước 2 pha: dây A+, A-, B+, B- (hoặc 4-,6-,8 dây tùy loại motor) với thông số phù hợp. leadshine.com
Đấu nối tín hiệu điều khiển:
PUL+ / PUL-: điều khiển nhịp xung (Start/Stop)
DIR+ / DIR-: điều khiển chiều quay
ENA+ / ENA-: Enable/Disable (thường có thể không nối nếu không cần) leadshine.com
Cài đặt DIP-switch:
SW1-SW3: đặt dòng đầu ra
SW4: định chế dòng giữ (holding current) hoặc chế độ tự động giảm dòng khi đứng im
SW5-SW8: đặt tốc độ động cơ (hoặc bật chức năng cài đặt qua phần mềm nếu SW5-8 tất cả ON) leisaishop.com
5. Ứng dụng điển hình
-
Hệ thống lắp ráp linh kiện, băng tải, máy tự động hóa nhỏ (chẳng hạn bạn trong lĩnh vực tự động hóa có thể sử dụng).
-
CNC nhỏ, máy khắc, máy Laser, thiết bị đóng gói cần điều khiển tốc độ ổn định.
-
Các máy yêu cầu chuyển động mượt, ít rung, ít phát nhiệt – vì driver có chức năng auto-tuning và giảm dòng giữ khi đứng im.
