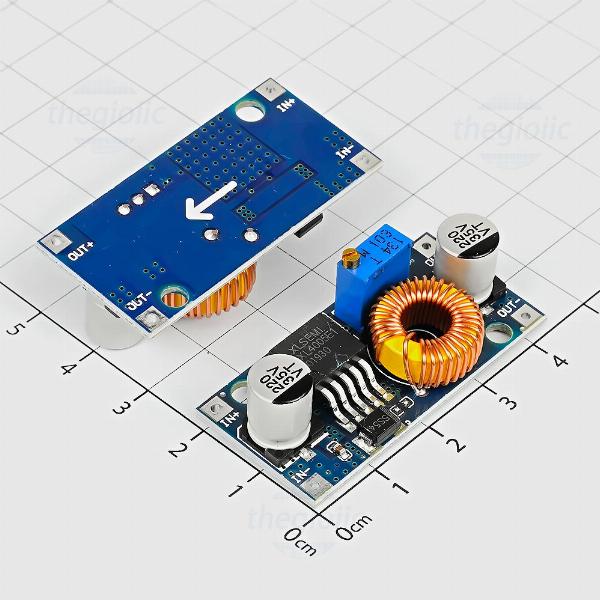

Mạch giảm áp DC-DC 5A XL4005

Thông số kỹ thuật chính

• Model: XL4005 — bộ điều khiển buck (giảm áp) PWM tần số cố định 300 kHz. laskakit.cz+2CrossIC+2

• Dải điện áp đầu vào (VIN): 5 V đến 32 V DC. xlsemi.com+2robu.in+2

• Dải điện áp đầu ra (VOUT) điều chỉnh được: khoảng 0.8 V đến 30 V DC (thường module thương mại ghi ~0.8 V – 24 V). robu.in+1

• Dòng đầu ra tối đa: 5 A (liên tục, nếu có tản nhiệt tốt) — thực tế khuyến nghị dùng ≤ 4 A để đảm bảo ổn định. Cytron Technologies Malaysia+1

• Hiệu suất chuyển đổi cao — có thể lên tới ~90% hoặc hơn (~96%) tùy điều kiện. done.land+1

• Tần số chuyển mạch cố định: 300 kHz. taoic.oss-cn-hangzhou.aliyuncs.com+1

• Khả năng bảo vệ: có bảo vệ ngắn mạch, quá dòng, quá nhiệt. done.land

• Kích thước module tham khảo: ví dụ ~45 mm × 21 mm × 14 mm. Satistronix Group Limited+1

• Nhiệt độ hoạt động: khoảng –40 °C đến +85 °C (tùy bản module). Satistronix Group Limited+1

Mô tả sản phẩm

Mạch giảm áp DC-DC XL4005 là một module bước xuống (buck) rất tiện dụng dành cho các ứng dụng điện tử và tự động hóa, cho phép bạn lấy nguồn DC có điện áp cao hơn (ví dụ 12 V, 24 V…) và hạ xuống mức điện áp thấp hơn phù hợp với mạch logic, cảm biến, vi điều khiển hoặc các thiết bị khác cần nguồn ổn định. Với dòng tối đa lên đến 5A, module này phù hợp cho các tải vừa và lớn trong các ứng dụng DIY, robotics, máy móc tự động, hệ thống pin…

Điểm nổi bật:

• Thiết kế bỏ số lượng linh kiện ngoài ít, giúp lắp đặt nhanh và dễ sử dụng. xlsemi.com

• Potentiometer điều chỉnh trên module giúp bạn linh hoạt chọn điện áp đầu ra.

• Với hiệu suất cao, module ít tỏa nhiệt hơn so với các giải pháp tuyến tính, hỗ trợ tốt hơn trong tải lớn.

• Module đã bao gồm đủ các chức năng an toàn cơ bản như giới hạn dòng, bảo vệ ngắn mạch, bảo vệ quá nhiệt, giúp bạn có thể tin dùng trong các hệ thống thực tế.

Ứng dụng điển hình

• Cấp nguồn cho vi điều khiển, board mạch (Arduino, ESP32,…) từ nguồn 12 V hoặc 24 V.

• Cấp nguồn cho LED công suất, quạt, motor DC cần điện áp thấp hơn.

• Hệ thống pin năng lượng, xe mô hình, robot: từ nguồn pin cao hạ xuống 5V, 12V hoặc mức cần thiết.

• Thay thế bộ nguồn tuyến tính để giảm tỏa nhiệt và tăng hiệu suất trong tủ điều khiển, máy tự động hóa.

Hướng dẫn sử dụng nhanh

1. Kết nối đầu vào (VIN+) với nguồn DC 5 – 32 V, và VIN- (GND) với cực âm.

2. Trước khi cấp tải thiết bị quan trọng, dùng đồng hồ đo điện áp để xoay biến trở trên module và chỉnh đầu ra tới mức mong muốn (ví dụ 5V).

3. Kết nối tải của bạn tới VOUT+ và VOUT- (GND).

4. Nếu tải gần dòng tối đa (~5A) hoặc hiệu điện áp đầu–ra chênh lệch lớn, hãy đảm bảo module được tản nhiệt tốt (gắn heatsink hoặc quạt nếu cần).

5. Kiểm tra điện áp và dòng khi hoạt động để đảm bảo ổn định lâu dài.
